103型泵用机械密封

　　●103系列机械密封为内装．内流．单端面．单弹簧．非平衡结构。并圈弹簧传动。为一机部和石化部所属十余个单位联合设计。经证实，其结构简单．制造容易，拆装方便，使用可靠，经济耐用，符合国情。适合安装在各类新老回转式泵的密封腔内。

　　●适用范围
被密封介质：采用不同材质可适应水、油、有机溶剂、中等腐蚀性液体及含固体颗粒的介质。
密封腔压力:≤1.0MPa
密封腔温度：0℃～+180℃（氟橡胶）
-20℃～+90℃（丁腈橡胶）
-30℃～+120℃（丁丙橡胶）
-40℃～+230℃（聚四氟乙烯）
-40℃～+230℃（四氟包橡胶）
转　　　速：≤3000r/min （线 速 度：≤20m/Sec ）

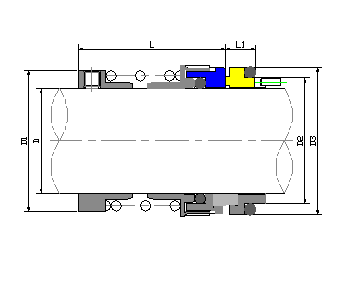

	d	d1	D1	D2	L	L1	L2	L3
	H6		H11	H8		±0.50	±0.50
103-16	16	33	25.5	33	56	40	12	12
103-18	18	35	28.5	36	60	44	12	16
103-20	20	37	30.5	40	63	44	14	16
103-22	22	39	32.5	42	67	48	14	20
103-25	25	42	35.5	45	67	48	14	20
103-28	28	45	38.5	48	69	50	14	22
103-30	30	52	40.5	50	75	56	14	22
103-35	35	57	45.5	55	79	60	14	26
103-40	40	62	50.5	60	83	64	14	30
103-45	45	67	55.5	65	90	71	14	36
103-50	50	72	60.5	70	94	75	14	40
103-55	55	77	65.5	75	96	77	14	42
103-60	60	82	70.5	80	96	77	14	42
103-65	65	92	80.5	90	111	89	17	50
103-70	70	97	85.5	97	116	91	19	52
103-75	75	102	90.5	102	116	91	19	52
103-80	80	107	95.5	107	123	98	19	59
103-85	85	112	100.5	112	123	100	19	59
103-90	90	117	105.5	117	126	101	19	60
103-95	95	122	110.5	122	126	101	19	60
103-100	100	127	115.5	127	126	101	19	60
103-110	110	141	130.5	142	153	126	21	80
103-120	120	151	140.5	152	153	126	21	80
