TARR系列膜盘联轴器

★膜盘联轴器基本形式，重量轻，传递扭矩大，结构简单，拆装方便，如轴间距小，建议选用TARS系列 ★中间膜盘组件整体组装出厂，安装方便，动平衡特性高，是各流程动力设备的首

订购热线：0317-8309525

产品详情

★膜盘联轴器基本形式，重量轻，传递扭矩大，结构简单，拆装方便，如轴间距小，建议选用TARS系列

★中间膜盘组件整体组装出厂，安装方便，动平衡特性高，是各流程动力设备的首选；

★角向补偿0.25°，可满足一般设备的要求；驱动螺栓采用高强度合金钢，头部采用12角头法兰面螺栓，螺栓强度和寿命高。

★设有调整垫片，方便现场安装和调节距离。

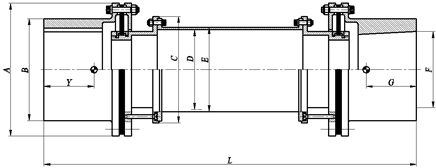

主要尺寸和性能技术数据表

型号	公称扭矩 (kNm)	峰值扭矩 (kNm)	最大许用转速	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	L 标准值(mm)
TARR150	6.5	9.6	32000	150	115	127	88	93	82	580
TARR180	10.5	15.8	25000	180	140	150	112	117	92.5	610
TARR230	19.6	30.5	20000	230	185	175	130	136	127	670
TARR280	37.5	56	18000	280	215	227	172	180	152	700
TARR330	72.3	108.4	15000	330	270	277	203	214	190	765
TARR380	101.7	152.5	12000	380	307	306	232	245	215	765
TARR430	158.2	238.3	10000	430	355	350	270	285	254	825
TARR560	452	1016	6000	560	480	505	304.8	340	343	1150

型号	拧紧力矩(Nm)	总质量 (Kg)	扭转刚度KT	转动惯量 (Kgm^2)	中间节每米长			角向不对中		轴向不对中
型号	拧紧力矩(Nm)	总质量 (Kg)	扭转刚度KT	转动惯量 (Kgm^2)	质量 (Kg)	扭转刚度 ΔKT(Nm /radxE+06)	转动惯量 (Kgm^2)	最大 θmax (deg)	角向刚度Kθ	最大(mm)	轴向力（N）
TARR150	15	13.62	0.18	0.027	5.3	115.82	0.0115	0.25o	0.73	1.35	498.3
TARR180	30	20.5	0.36	0.054	7.2	213.32	0.023	0.25o	1.75	2	856.6
TARR230	45	42.85	0.91	0.192	12.8	532.25	0.058	0.25o	3.93	2.5	1573.1
TARR280	120	70.7	1.94	0.496	18.5	1456.11	0.138	0.25o	9.71	3	2754.3
TARR330	120	119.7	3.86	1.159	30.2	3273.3	0.325	0.25o	15.32	3.5	3756.9
TARR380	160	149.3	6.09	2.12	39.5	5866.7	0.514	0.25o	19.56	3.5	4267.7
TARR430	160	223.9	10.54	3.54	55.35	10265.2	1.039	0.25o	31.75	3.5	7556
TARR560	220	730.1	32.9	24.12	143.2	37652.9	3.63	0.25o	79.81	3.5	12940.6

◆联轴器长度L是根据使用性能推荐的标准值，可按用户要求设计。其它尺寸的L值，其扭转刚度、转动惯量等应另算；
◆径向不对中数值是角向不对中和中间节长度的函数，可近似按正切函数推倒；
◆对于有热膨胀的机组，安装时应考虑冷态预拉伸量，使挠性元件工作在较小的变形区间，提高使用寿命；
◆有任何疑问和其它需求，欢迎向天硕销售工程师咨询。
