TARM系列膜盘联轴器

★高速低扭矩膜盘联轴器，重量更轻，附加弯矩更小，高转速动态性能更好； ★中间膜盘组件整体组装出厂，安装方便，动平衡特性高，是各流程动力设备的首选； ★角向补偿0.25，可

订购热线：0317-8309525

产品详情

★高速低扭矩膜盘联轴器，重量更轻，附加弯矩更小，高转速动态性能更好；

★中间膜盘组件整体组装出厂，安装方便，动平衡特性高，是各流程动力设备的首选；

★角向补偿0.25°，可满足一般设备的要求；驱动螺栓采用高强度合金钢，头部采用12角头法兰面螺栓，螺栓强度和寿命高。

★设有调整垫片，方便现场安装和调节距离。

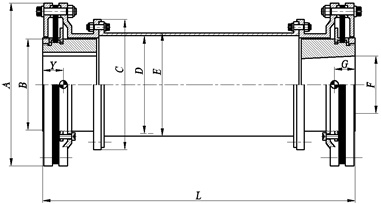

主要尺寸和性能技术数据表

型号	公称扭矩 (kNm)	峰值扭矩 (kNm)	最大许用转速	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	L 标准值(mm)
TARM150	5.2	7.52	32000	150	82	127	88	93	57	580
TARM180	8.8	13.11	25000	180	97	150	112	117	63	610
TARM230	18.8	28.6	20000	230	122	175	130	136	82	640
TARM280	32.3	48.9	18000	280	152	227	172	180	100	700
TARM330	60.2	88.7	15000	330	185	277	203	214	115	720
TARM380	85.5	127.61	12000	380	206	306	232	245	140	760
TARM430	136.3	204.6	10000	430	248	350	270	285	165	860
TARM560	435.4	1018.2	6000	560	340	505	304.8	340	228	600

型号	拧紧力矩(Nm)	总质量 (Kg)	扭转刚度KT	转动惯量 (Kgm^2)	中间节每米长			角向不对中		轴向不对中
型号	拧紧力矩(Nm)	总质量 (Kg)	扭转刚度KT	转动惯量 (Kgm^2)	质量 (Kg)	扭转刚度 ΔKT(Nm /radxE+06)	转动惯量 (Kgm^2)	最大 θmax (deg)	角向刚度Kθ	最大(mm)	轴向力（N）
TARM150	15	12.36	0.17	0.018	5.3	115.82	0.0115	0.25o	0.62	1.35	426.1
TARM180	30	18.7	0.32	0.038	7.2	213.32	0.023	0.25o	1.51	2	813.7
TARM230	45	36.04	0.73	0.113	12.8	532.25	0.058	0.25o	3.11	2.5	1398.2
TARM280	120	62.4	1.64	0.303	18.5	1456.11	0.138	0.25o	8.35	3	2336.3
TARM330	120	104.1	3.17	0.705	30.2	3273.3	0.325	0.25o	13.34	3.5	3249.5
TARM380	160	143.8	5.21	1.289	39.5	5866.7	0.514	0.25o	17.12	3.5	3997.8
TARM430	160	226.9	8.09	1.536	55.35	10265.2	1.039	0.25o	28.79	3.5	6492.5
TARM560	220	589.2	26.9	11.45	143.2	37652.9	3.63	0.25o	66.3	3.5	11245.4

◆联轴器长度L是根据使用性能推荐的标准值，可按用户要求设计。其它尺寸的L值，其扭转刚度、转动惯量等应另算；

◆径向不对中数值是角向不对中和中间节长度的函数，可近似按正切函数推倒；

◆对于有热膨胀的机组，安装时应考虑冷态预拉伸量，使挠性元件工作在较小的变形区间，提高使用寿命；

◆有任何疑问和其它需求，欢迎向天硕销售工程师咨询。
